Piding, Parkhaus Milchwerke Berchtesgadener Land Chiemgau eG
02.11.2023
Die Anforderungen des Bauherrn ergaben ein außergewöhnliches Systemparkhaus. Zum einen bestand der Wunsch in der Ebene 0 möglichst viele Stellplätze für LKW-Züge unterzubringen. Zum anderen forderte der Bebauungsplan ein Satteldach.

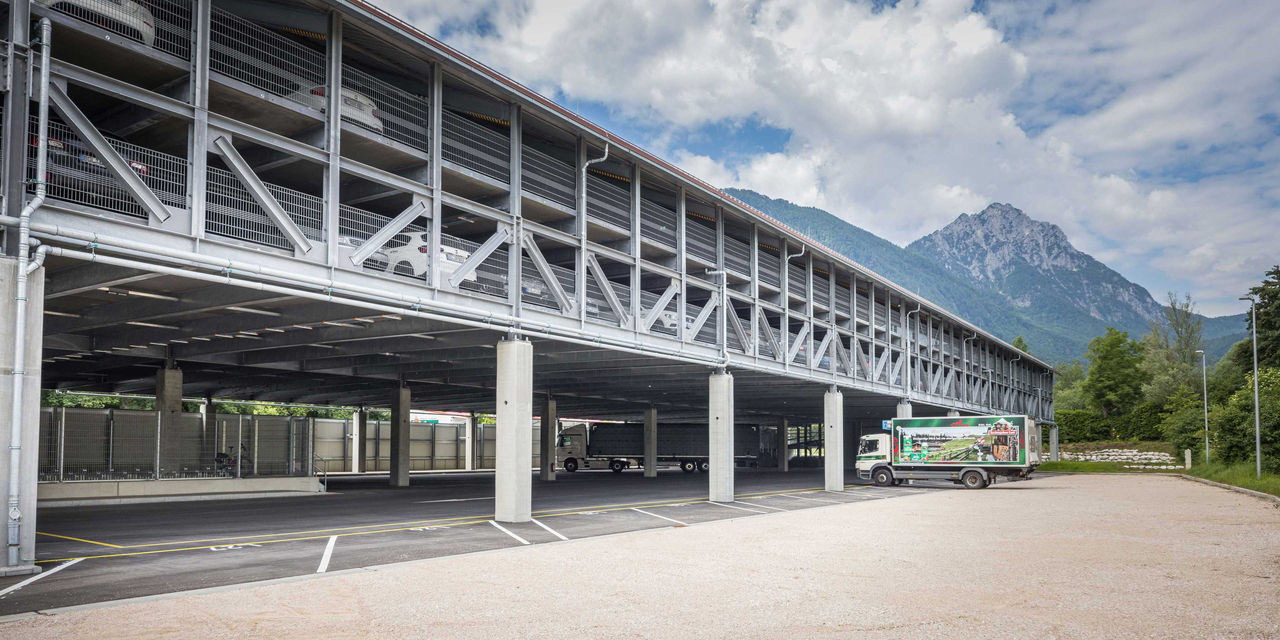

Zudem waren hohe Grundwasserstände und Schallschutzmaßnahmen zu berücksichtigen. Um die erforderliche Durchfahrtshöhe von 4 m zu gewährleisten, wurde das Systemparkhaus im Erdgeschoss auf Stahlbetonstützen gestellt.

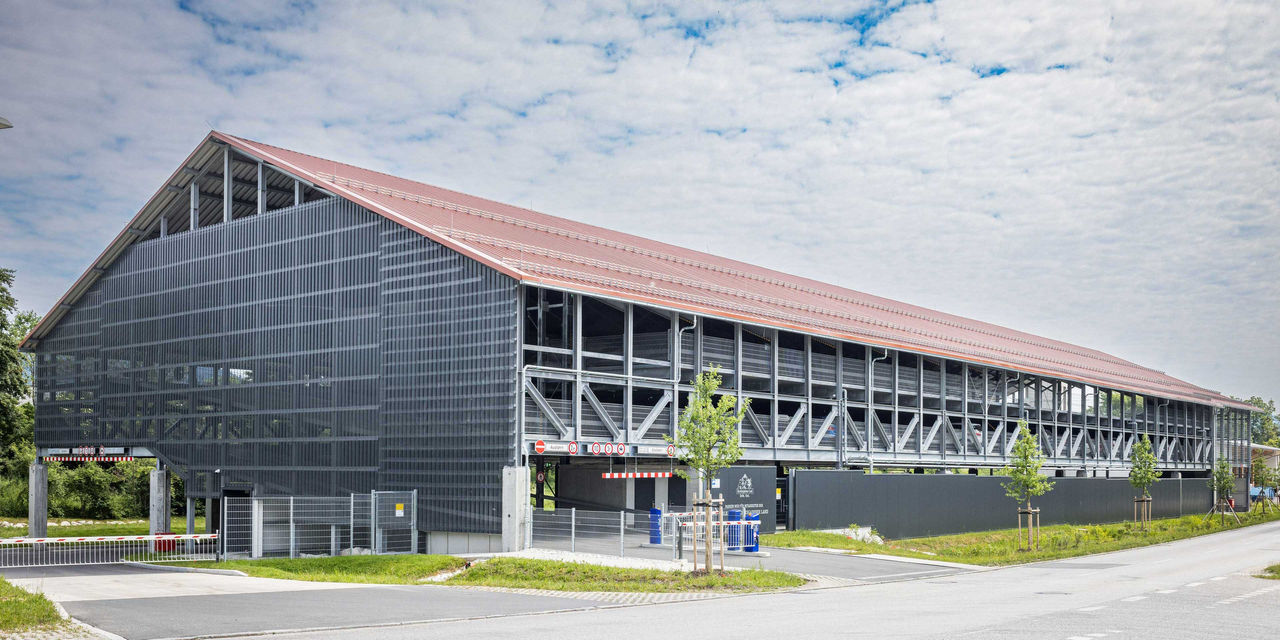

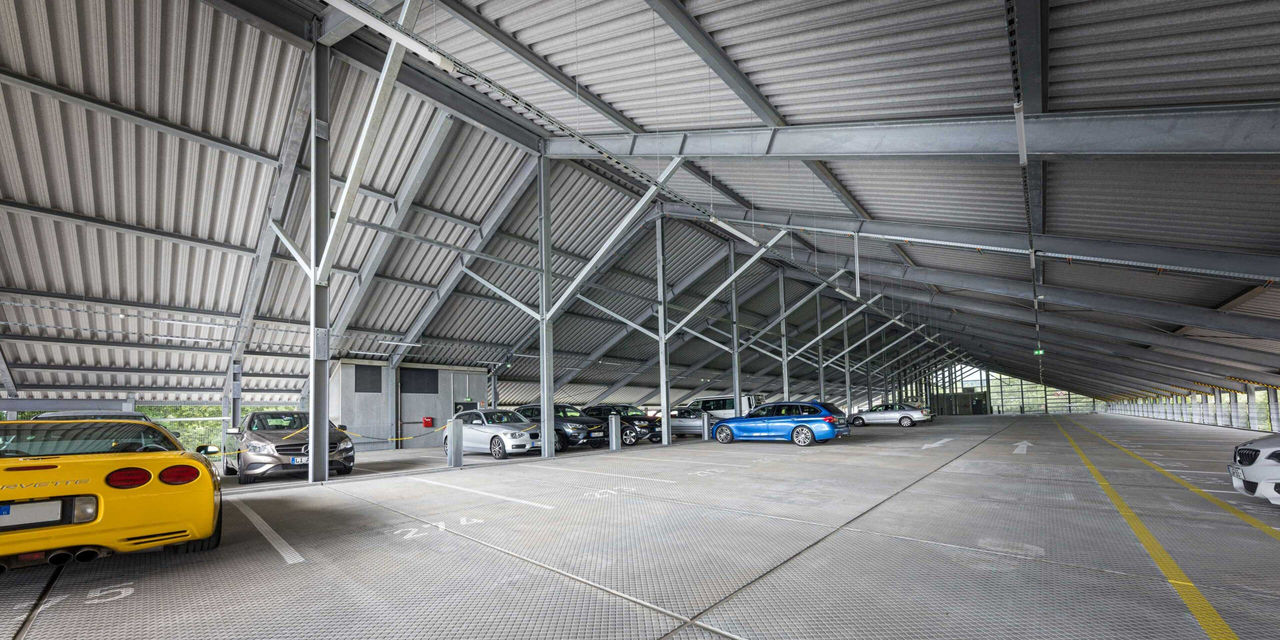

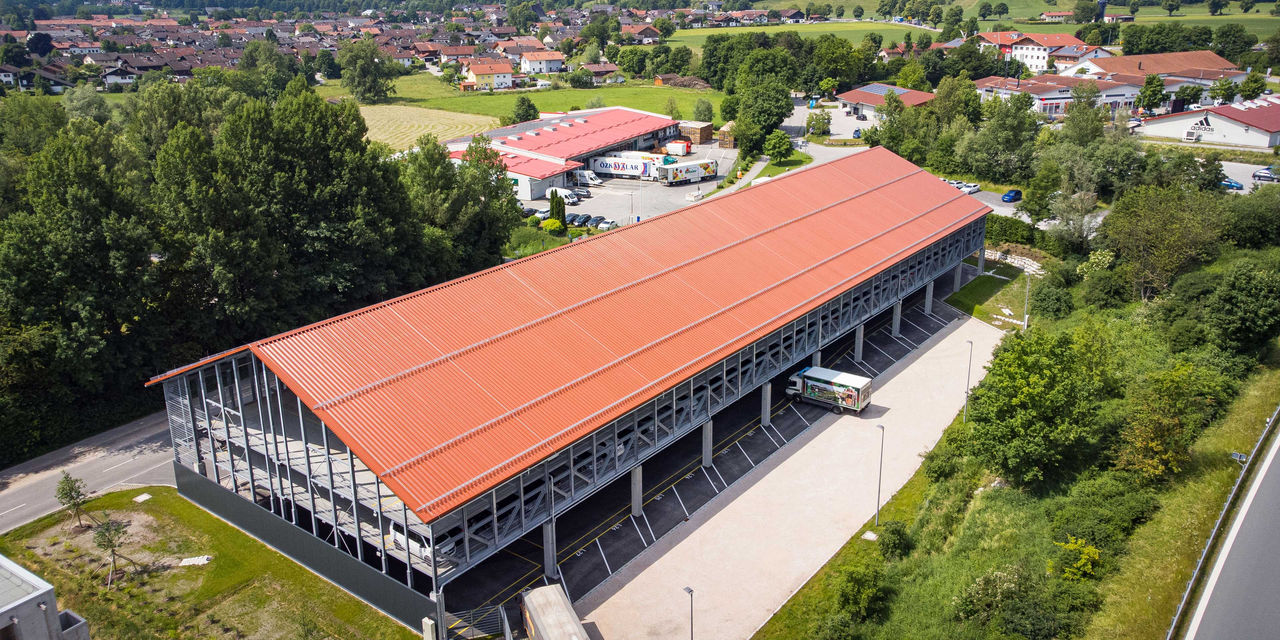

Diese Fertigteilstützen, gegründet in Köcherfundamenten, bilden ein Raster von 16 x 10 m. Um die Lasten aus dem Tragwerk des Parkhauses mit einem Systemraster von 16 x 2,5 m abzufangen sind in den Gebäudelängsachsen Stahlfachwerke vorgesehen. Eine Satteldachkonstruktion aus Stahlpfetten mit rotbrauner Trapezblecheindeckung Überdacht die Ebene 2.

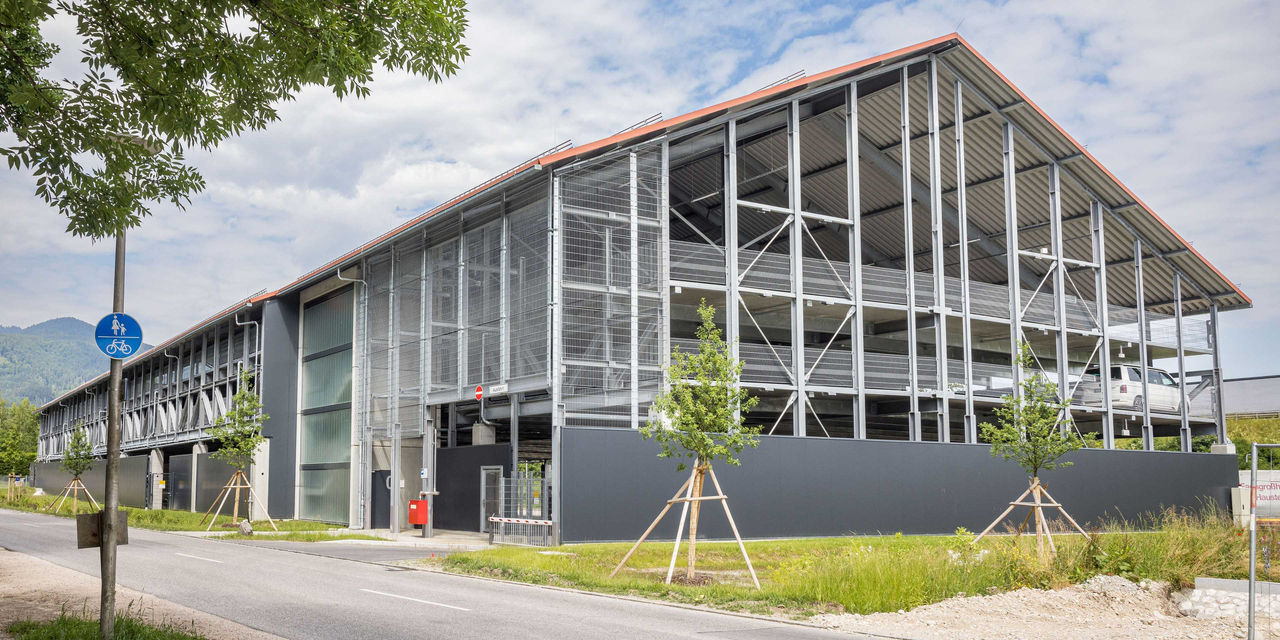

Ein Teil des Gebäudes erhielt eine Sandwichpaneel-Schallschutzfassade. Die Erschließung der PKW-Parkebenen erfolgt über Vollgeschoßrampen mit Schrankenanlage als Zufahrtkontrolle während die LKW-Erschließung als Einbahnstrecke mit gesonderter Zufahrt und Ausfahrt erfolgt. Zwei Treppenhäuser sichern die fußläufige Erschließung. Die Fachwerke der Längsachsen wurden mit einem firmeneigenen Teleskop-Raupenkran LTR 1220 als vorgefertigte 10 m Elemente vor Ort Just in Time montiert.
- Leistungsumfang: Stahlverbundbauweise mit Beton-FT-Stützen in LKW-Ebene
- Gesamtbreite: 34,5 m
- Gesamtlänge: 100 m
- Geschosshöhe LKW-Zone: 5,30 m
- Geschosshöhe PKW-Zone: 2,75 m
- Bruttorauminhalt: 34.100 m³
- Bruttogeschossfläche: 9.500 m²
- Geschosse: 3
- Regelstellplatzgröße PKW: 2,50 x 5,00 m
- Stellplatzanzahl: 232 PKW- und 27 LKW Stellplätze
- Fassadenart (Parkhaus): Doppelstabmatten-, Lochblech-, Isopaneelfassade
- Fassadenart (Treppenhaus): Profilglasfassade
- Dachkonstruktion: Satteldach mit Trapezblechdeckung, vorbereitet für PV-Anlage
- Bauzeit: 11/2021 bis 09/2022
- Auftragswert (netto): 3,166 Mio. EUR
Gebr. Schmölzl GmbH & Co. KG
Wappachweg 27
83455 Bayerisch Gmain
Fotos: Firmengruppe Max Bögl / Günter Freund, Wild & Team Fotoagentur GmbH
