Philippsburg, Konverterstation ULTRANET
Produktionshallen
19.08.2024

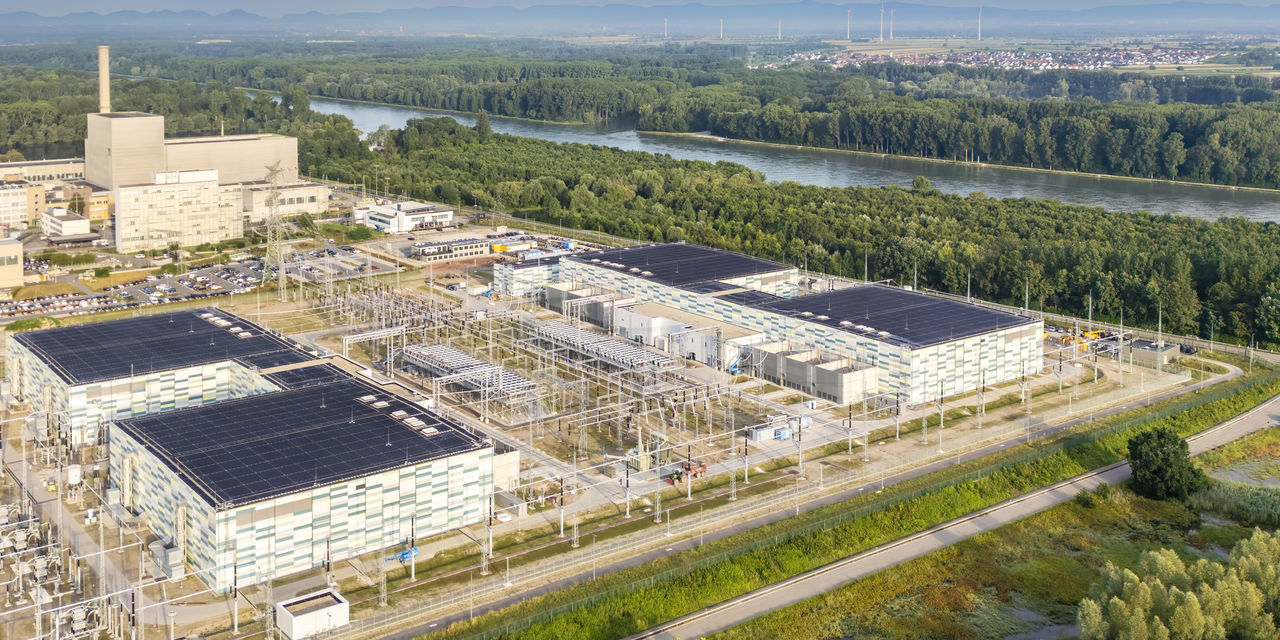

Die Konverterstation Philippsburg (Baden-Württemberg) ist ein Netzknoten der westlichen Hochspannungs-Gleichstrom-Verbindung "ULTRANET". Das Projekt ist Teil der Energiewende in Deutschland und transportiert den in norddeutschen Windparks erzeugten Strom verlustarm in den Südwesten der Bundesrepublik.

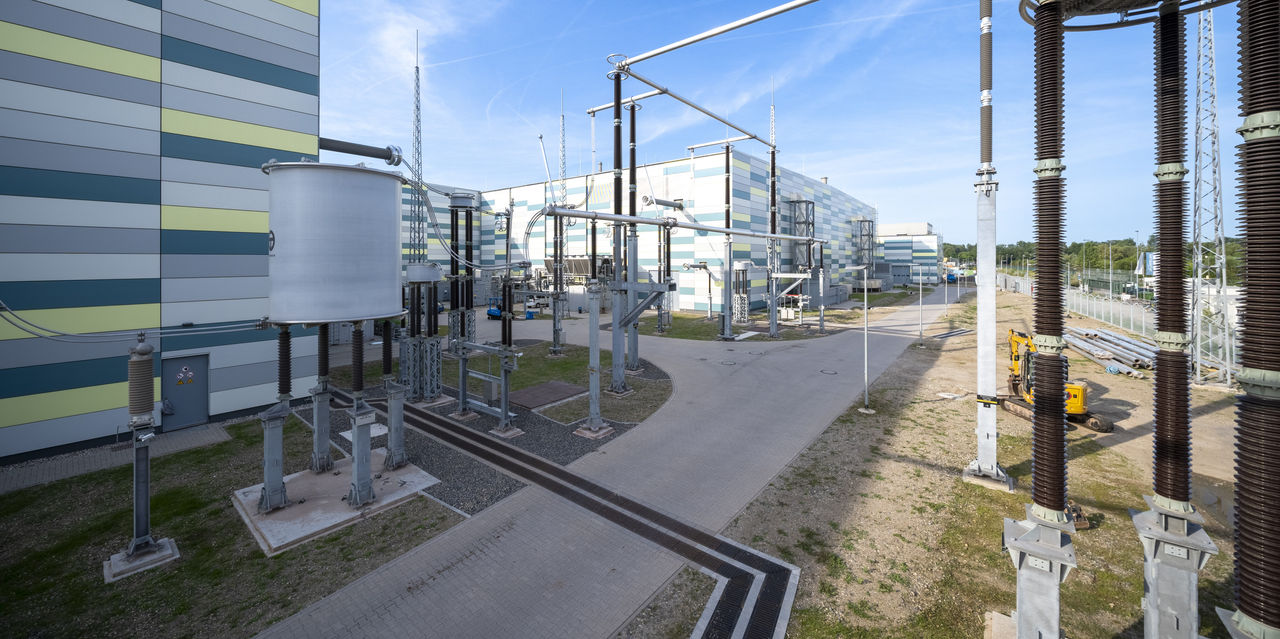

Im Bereich dieser Station wird Gleich- in Wechselstrom oder umgekehrt umgewandelt. Gleichzeitig erfolgt die Anbindung an die vorhandenen Höchstspannungsnetze (Wechselstrom). In Philippsburg wurden vier Konverterhallen (68 x 71 m), zwei Trennerhallen (25 x 20 m) sowie eine Ersatzteilhalle (90 x 15 m) als Stahlbaukonstruktion erstellt. Außerdem wurden zwei Betriebsgebäude (59 x 19 m) als Massivbau in Stahlbeton errichtet. Insgesamt beinhaltet der Bau 17 unterschiedliche Gebäudeteile und ca. 70.000 m² Außenbereiche. Am Bau der Konverterstation waren die Unternehmensbereiche Hochbau, Tiefbau, Stahlbau und Transport & Geräte der Firmengruppe Max Bögl beteiligt. Zu den Herausforderungen des Projekts zählten das komplexe Baufeld mit umfangreichen Außenanlagen, die kleinteilige Bauteilstruktur, die hohen Sicherheitsstandards und der hohe Anspruch an die Qualität der Bauausführung und -organisation.
Die wichtigsten Gebäude und baulichen Anlagen der neuen Konverterstation sind:
- Umrichtergebäude Pol 1 und 2 (jeweils 2 Teilumrichter)
- Trennerhallen Pol 1 und 2
- Betriebsgebäude Pol 1 und 2
- Umrichterkühlanlagen Pol 1 und 2

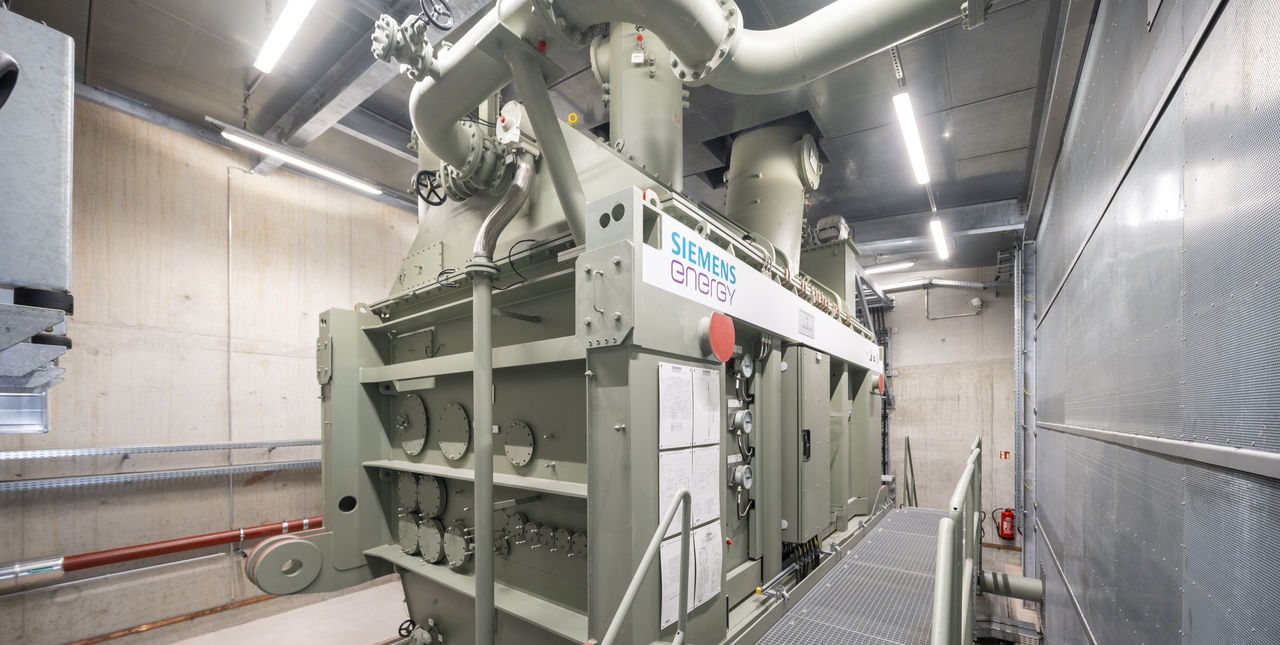

- Trafobänke Pol 1 und 2 (jeweils 2 Trafobänke bestehend aus 3 Trafoständen)
- Ersatztrafo
- Relaishaus
- Ersatzteilgebäude
- Außenfundamente
- Außenanlagen
- Erdung innerhalb von Betonbauteilen sowie im Außenbereich (Erdungsnetz)
- Leistungsumfang: Schlüsselfertige Erstellung
- Bauweise: Konstruktiver Stahlbau und Stahlbetonkonstruktionen
- Grundstücksfläche: 100.000 m²
- Bruttogeschossfläche: 24.000 m²
- Hallenfläche: 19.500 m²
- Bürofläche: 4.500 m²
- Geschosse Hallen: Erdgeschoss
- Geschosse Betriebsgebäude: Erdgeschoss und 1 Obergeschoss
- Stahlbau: 2.300 to
- Fassadenart Halle: Stahlblechkassette mit Glattblechpaneelen waagerecht
- Fassadenart Büro: Stahlbetonwand mit vorgehängten Glattblechpaneelen waagerecht, Aluminiumfenster
- Bauzeit: 06/2020 bis 07/2024
TransnetBW GmbH
Osloer Straße 15–17
70173 Stuttgart
Bauherr vertreten durch: Siemens Energy Global GmbH & Co. KG, Erlangen
Das Projekt ist Teil der Energiewende in Deutschland und transportiert den in norddeutschen Windparks erzeugten Strom in den Südwesten der Bundesrepublik.
Übertragungskapazität: 2.000 Megawatt
Spannungsebene: ± 380 Kilovolt DC
Länge: rund 340 Kilometer von Osterath nach Philippsburg
Übertragungskapazität: 2.000 Megawatt
Spannungsebene: ± 380 Kilovolt DC
Länge: rund 340 Kilometer von Osterath nach Philippsburg
Elektromagnetische Abschirmung
Sicherheitsanforderungen RC4
Fotos: Firmengruppe Max Bögl / Reinhard Mederer
